Hallo,

bin auf der Suche nach einer Drehmomentstütze f. Speedhub (dieser lange Ausleger mit den Löchern). Gut - wenn mir jemand eine für 20 Euro verkauft: bitte melden. Ich habe jedoch noch ein Alublech hier herumliegen, aus dem ich mir das Teil selber schnitzen könnte. Gibt es irgendwo im Netz eine Zeichnung mit den Originalmaßen als Grundlage für eigene Kreativität? Dann hat man was eigenes:-)
Danke für Eure Bemühungen

Gruß Sebastian

Hallo Sebastian,

den Lochkreis und die Teilung kannst du dir doch an der Nabe abmessen. Die Länge anhand von Bildern abschätzen und deiner Kreativität freien Lauf lassen.
Wie dick ist denn dein Alublech?

Gruß

Ingo

Und aus welchem Alu?

Hallo Florian,



Hast ja Recht, bei Aluminium gibt es große Unterschiede in der Zugfestigkeit, genau wie beim Stahl ja auch. Ich denke aber mal, bei 4 bis 5 mm Dicke reicht auch das weichste Alu.

Gruß

Ingo

Florian: Ich habe gerade mal gemessen: Das Blech ist 2 mm stark. Ich nehme an, daß die originale Stütze sicher dicker ist; weiß das jemand? Das vielzitierte "Flugzeugaluminium" wird es wohl nicht sein; ich habe es mal bei Dacharbeiten im Abfallcontainer gefunden. Da fällt mir ein, daß ich auch noch (stabileres) Stahlblech habe, wobei die Bearbeitung nicht so das Vergnügen wäre.
Ingo: Den "Lochkreisdurchmesser" der Schraubenlöcher kann ich mir von der OEM-Drehmomentstütze abnehmen, die ich noch habe.
Du hast recht, die Länge auf dem Millimeter genau einzuhalten, ist wahrscheinlich nicht so wichtig. Da genügt wohl einfaches Nachmessen an eingebauten Stützen, die einem ja im Straßenverkehr öfter über den Weg laufen bzw. fahren (Nachmessen dann aber im Stehen:-))

Sebastian, dein Blech ist wahrlich nur ein Blech.

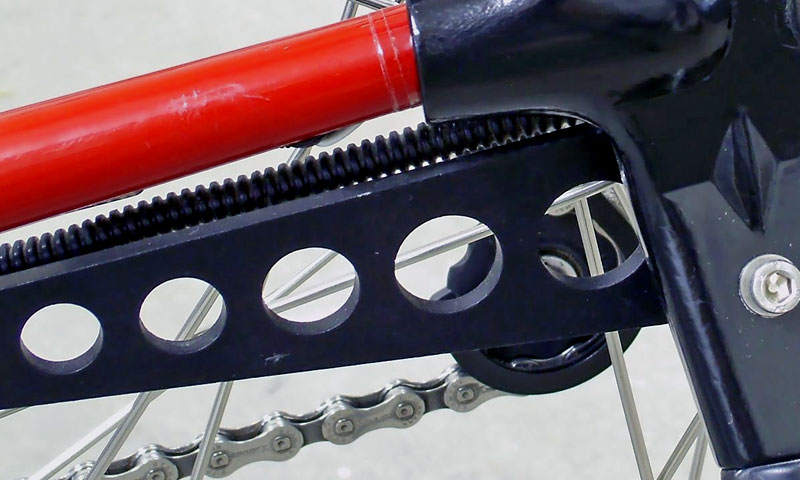

Hier mal das Original, von einem anderen Mitglied, das sicher nichts gegen eine Veröffentlichung dieses Ausschnittes hat:





Kanns jetzt auch nur schätzen, dürfte mindestens 4 oder gar 5 mm dick sein!
Und das ist bestimmt kein "schlechtes" Aluminium.

Gruß Mario

Spar Dir die Mühe und nimm das Originalersatzteil. Die Drehmomentstütze kostet derzeit 29,50€. Wenn du die Mühe, die Du damit hast, einbeziehst und dann noch die nötige Anpassung, immerhin passen bei dem für meinen Geschmack verdammt dünnen Blech weder die beiden Kettenblattschrauben an der Achsplatte noch der Schnellverschluss an der Kettenstrebe.

Falk, SchwLAbt

Hallo Sebastian,

ich habe gerade mal nachgemessen. Die originale Drehmomentstütze ist bei mir 4,2 mm dick. Alle anderen Maße könnte ich nur präzise ermitteln, wenn ich die Stütze ausbauen würde. Das möchte ich mir gerade nicht antun...

Viele Grüße
Bernd

Danke für Eure Antworten! Ich glaube, daß ich mir der Einfachheit halber doch das Teil kaufe, mal sehen...
Sebastian
